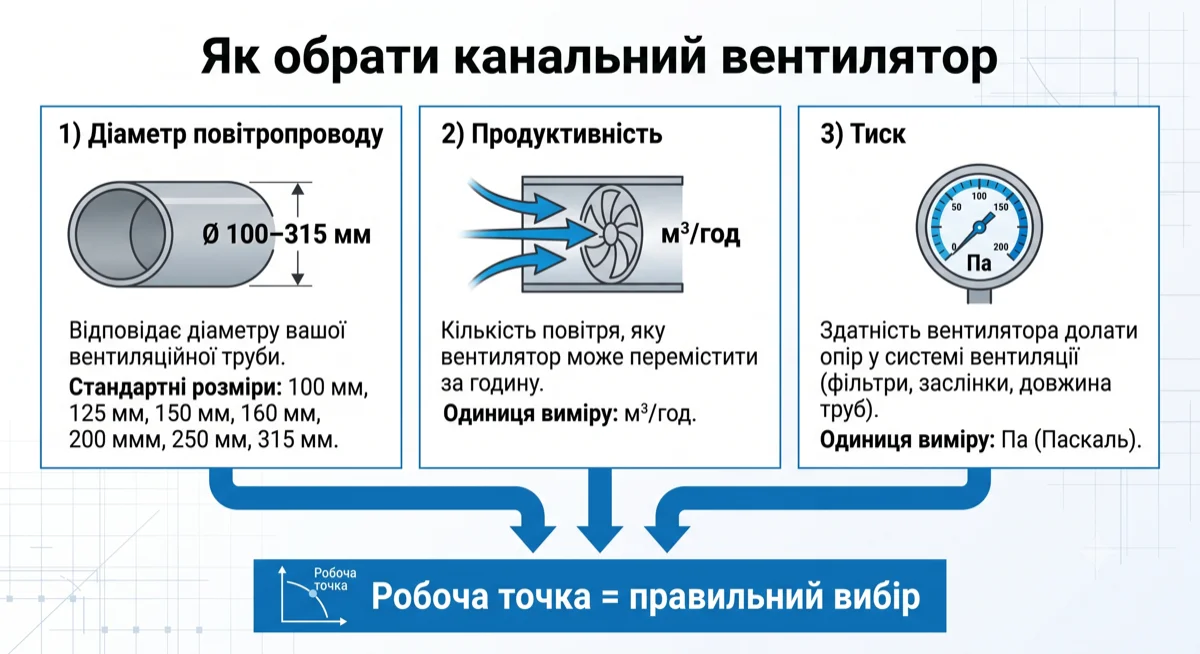

Щоб вибрати канальний вентилятор, потрібно зіставити три параметри: розмір повітропроводу, необхідну витрату повітря та опір мережі. Помилка хоча б в одному з них призводить до слабкої тяги, зайвого шуму або роботи обладнання на межі можливостей. Нижче розберемо, як підібрати модель для квартири, будинку, офісу, магазину чи виробничого приміщення.

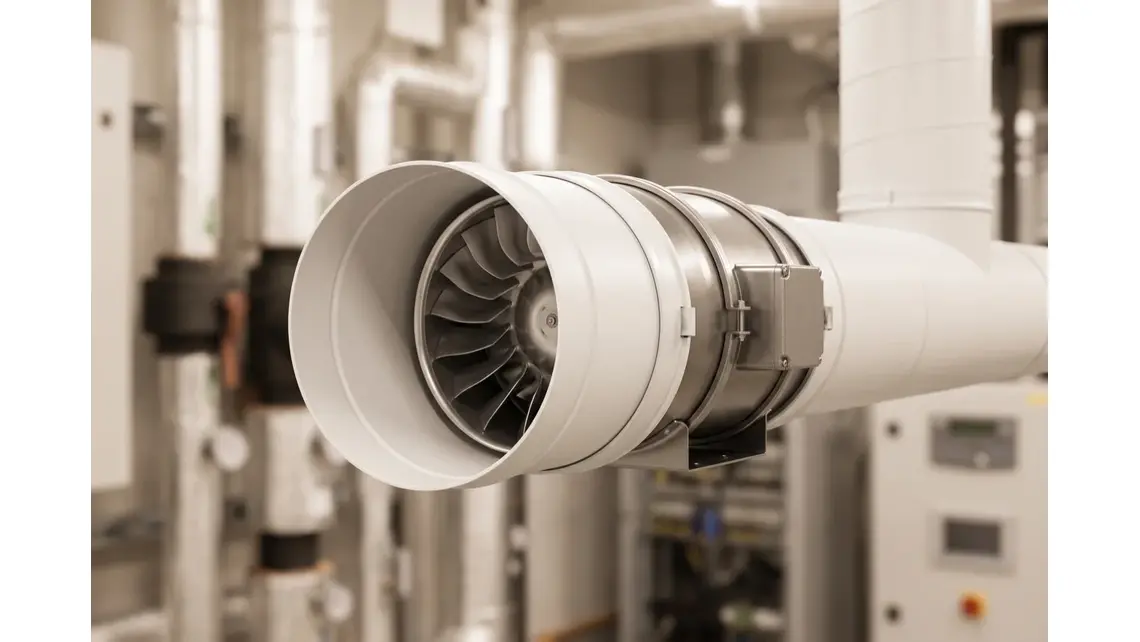

Канальний вентилятор — це вентилятор, який встановлюють усередині круглого або прямокутного повітропроводу для переміщення повітря вентиляційною системою. На відміну від звичайної настінної витяжки, він може обслуговувати кілька приміщень, працювати з довгими каналами та розміщуватися поза житловою зоною.
З чого почати вибір канального вентилятора
Підбір варто починати не з потужності двигуна й не з ціни. Спершу визначте, які приміщення обслуговує система, який повітропровід уже прокладений або запланований, який обсяг повітря потрібно видаляти чи подавати та якою буде довжина траси. У каталозі ClimatStore є канальні моделі для круглих і прямокутних каналів, від компактних рішень для локальної витяжки до обладнання для комерційної вентиляції.
- Визначте призначення системи: витяжка, приплив або припливно-витяжна вентиляція.
- Виміряйте внутрішній діаметр круглого каналу або переріз прямокутного повітропроводу.
- Розрахуйте потрібну витрату повітря в м³/год.
- Врахуйте опір повітропроводів, решіток, фільтрів, клапанів і поворотів.
- Підберіть модель за робочою точкою на аеродинамічній характеристиці.
- Перевірте живлення, рівень шуму, спосіб монтажу та можливість регулювання швидкості.
Якщо вентиляція складається з короткого прямого каналу та однієї решітки, задача зазвичай простіша. Для мережі з фільтрами, шумоглушниками, кількома відгалуженнями або довгими каналами розрахунок потрібно виконати до покупки: заявлену продуктивність часто вказують для роботи без опору мережі.
Як підібрати канальний вентилятор за діаметром повітропроводу
Найпоширеніша помилка при покупці: клієнт обирає вентилятор за потужністю, а потім з'ясовується, що патрубок не підходить до повітропроводу. Діаметр канального вентилятора має відповідати діаметру основного повітропроводу. Для круглого каналу 100 мм обирають модель із патрубком 100 мм, для 125 мм — 125 мм, для 150 мм — 150 мм. Перехідники можна застосовувати, але вони збільшують опір і можуть стати джерелом додаткового шуму.

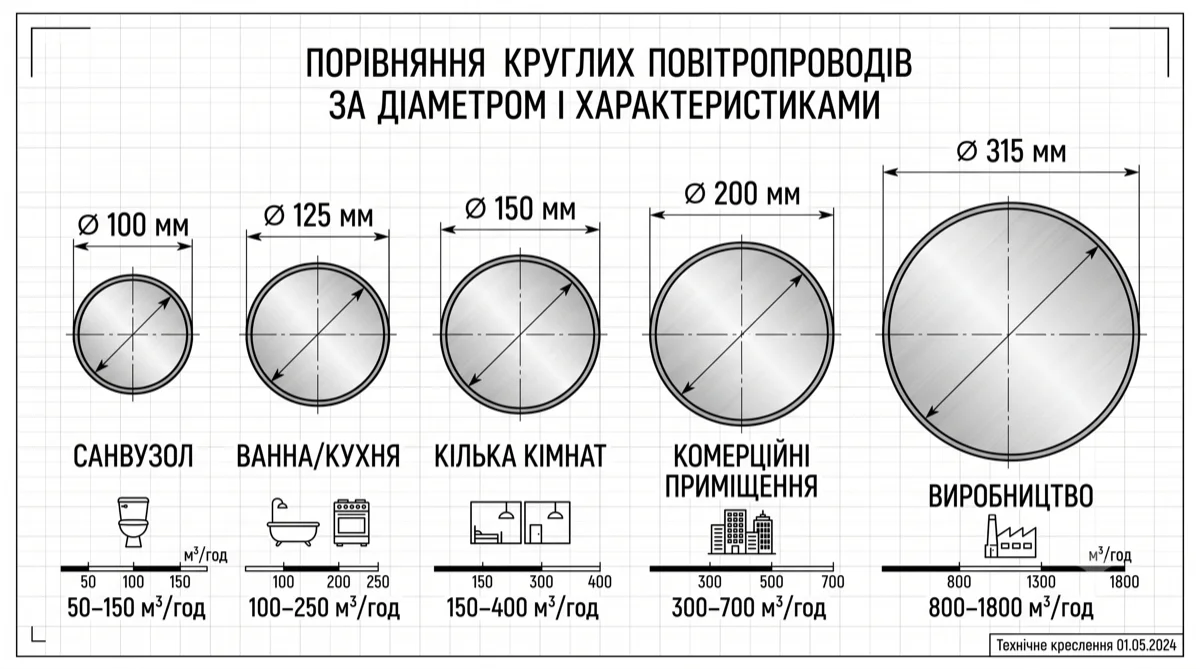

Найпоширеніші діаметри — 100, 125, 150, 160, 200, 250 і 315 мм. Що менший переріз каналу за однакового потоку повітря, то вища швидкість, шум і втрати тиску. Тому не варто намагатися пропустити великий обсяг повітря через надто вузький канал.
| Діаметр каналу | Типове застосування | Витрата повітря | Що врахувати |
|---|---|---|---|
| 100 мм | Санвузол, гардеробна, невелика локальна витяжка | до 150–200 м³/год | За високої швидкості потоку зростає шум |
| 125 мм | Ванна, кухня, невелика квартира або окрема зона | 150–300 м³/год | Підходить для багатьох побутових задач |
| 150–160 мм | Кухня, кілька приміщень, будинок, офіс | 300–700 м³/год | Для довгої траси перевіряйте тиск |
| 200 мм | Комерційні приміщення, складські зони, виробничі дільниці | 500–1 000 м³/год | Потрібен розрахунок мережі та шумозахист |
| 250–315 мм | Великі об'єкти та виробнича вентиляція | від 1 000 м³/год | Часто потрібен проєктний підбір |
Наприклад, у каталозі ClimatStore є канальні моделі діаметром 150, 200 і 315 мм: KalVent KVX 150 із продуктивністю 700 м³/год, BAHCIVAN BMFX 200 на 840 м³/год і Dospel WK 315 BLDC на 2 200 м³/год. Конкретну модель обирають не лише за діаметром: вирішальними залишаються тиск і робоча точка системи. Переглянути канальні вентилятори в каталозі ClimatStore.
Як розрахувати продуктивність канального вентилятора
Продуктивність канального вентилятора розраховують за формулою: об'єм приміщення множать на потрібну кратність повітрообміну. Результат отримують у м³/год — це кількість повітря, яку система має перемістити за одну годину.
Базова формула має вигляд: L = V × n, де L — продуктивність у м³/год, V — об'єм приміщення в м³, n — кратність повітрообміну за годину. Об'єм визначають множенням площі приміщення на висоту стелі.
Приклад: площа приміщення становить 20 м², висота стелі — 2,7 м. Об'єм дорівнює 54 м³. За потрібної кратності 5 обмінів на годину орієнтовна витрата становить 270 м³/год. Це початкова цифра: далі потрібно врахувати запас на опір мережі.
Яку кратність повітрообміну обрати
Кратність залежить від призначення приміщення, кількості людей, вологості, запахів, технологічних процесів і наявності природної вентиляції. Для житлових кімнат часто орієнтуються на подачу свіжого повітря за кількістю людей, а для вологих та технічних приміщень важливіше видалення забрудненого повітря.
- Санвузол і ванна: 5–8 повітрообмінів на годину.
- Кухня без урахування кухонної витяжки: 6–10 повітрообмінів на годину.
- Гардеробна, комора, підсобне приміщення: 3–5 повітрообмінів на годину.
- Офіс, магазин, майстерня та виробнича дільниця: розрахунок залежить від людей, обладнання та норм для конкретного об'єкта.
Не обирайте вентилятор лише за максимальними м³/год у картці товару. Пристрій може показувати високий потік на вільному виході, але суттєво втрачати продуктивність після встановлення фільтра, зворотного клапана, повітропроводів і решіток.
Чому важливо враховувати тиск вентилятора
Тиск канального вентилятора, вимірюваний у паскалях (Па), визначає, чи зможе він зберегти потрібну витрату повітря після монтажу в реальну систему. Якщо тиску не вистачає, вентилятор працює, шумить, споживає електроенергію, а повітря фактично майже не рухається.
Опір створюють довжина каналу, вигини, трійники, переходи діаметра, декоративні решітки, зворотні клапани, фільтри, шумоглушники та вентиляційні установки. Що складніша траса, то вищий потрібний запас за тиском.
| Тип системи | Що створює опір | Підхід до підбору |
|---|---|---|
| Короткий прямий канал | Одна решітка, мінімум поворотів | Достатньо базової моделі з потрібною витратою |
| Витяжка з кількох приміщень | Трійники, відгалуження, зворотні клапани | Потрібен розрахунок витрати за гілками та тиску |
| Система з фільтром і шумоглушником | Фільтр, шумоглушник, повороти | Обирайте за аеродинамічною характеристикою із запасом |
| Довга промислова мережа | Велика довжина, фасонні частини, обладнання | Потрібен проєктний розрахунок і перевірка робочої точки |

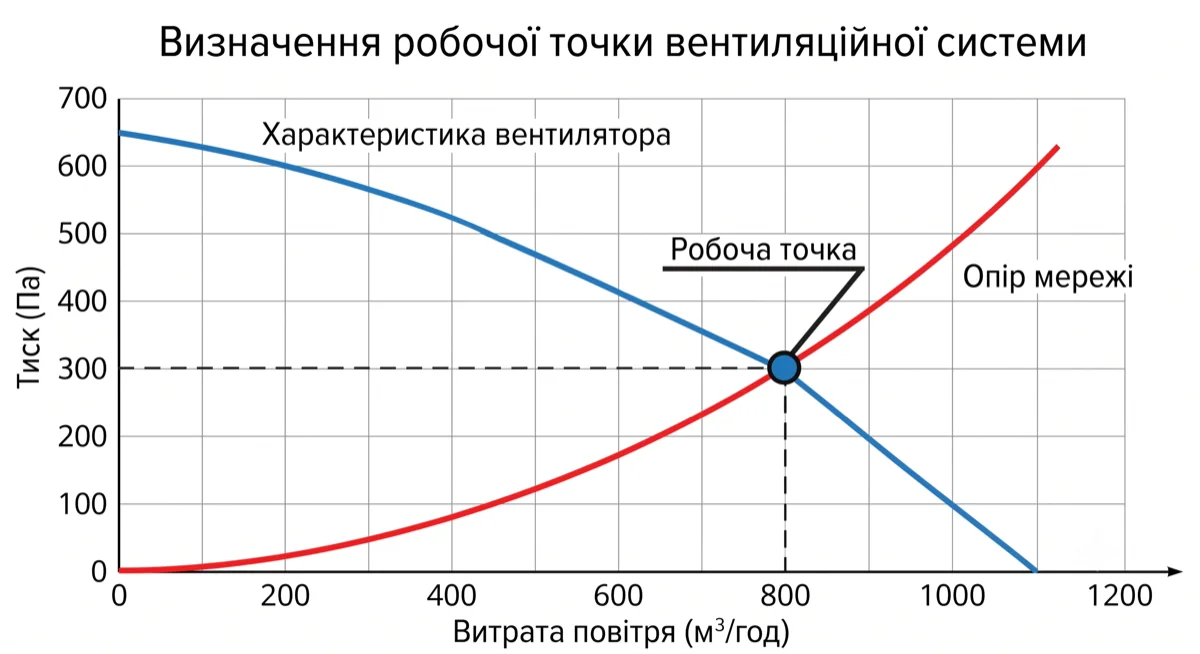

Робоча точка — це місце, де характеристика вентилятора перетинається з характеристикою мережі. Саме в цій точці обладнання працюватиме після монтажу. У ClimatStore можна отримати консультацію щодо підбору для побутової та промислової вентиляції; для складної мережі корисно заздалегідь підготувати схему, довжини ділянок і перелік елементів.
Як вибрати тип, живлення та рівень шуму
Після підбору витрати й тиску оберіть конструкцію вентилятора. Для круглих повітропроводів часто використовують осьові або змішаного типу моделі; для систем із підвищеним опором підходять канальні вентилятори, розраховані на вищий тиск. Для прямокутних каналів застосовують відповідні прямокутні моделі.
Для більшості квартир, будинків і невеликих комерційних об'єктів підходить обладнання на 220 В. Вентилятори 380 В використовують переважно в промисловій вентиляції, де є трифазна мережа та потрібна велика витрата або тиск. Підключення обладнання має відповідати інструкції виробника, а роботи з електромережею повинен виконувати кваліфікований фахівець.
Якщо вентилятор розміщується біля спальні, кабінету або житлової зони, звертайте увагу на шум. Джерело звуку — не лише двигун: шум утворюють швидкість повітря, вузькі переходи, решітки та вібрації корпусу. Ми часто бачимо, як клієнти купують потужний вентилятор, а потім шукають способи його заглушити. Простіше одразу закласти шумоізольований корпус, гнучкі вставки, шумоглушник і правильно підібраний діаметр повітропроводу. Шумоізольовані вентилятори особливо доречні там, де обладнання розташоване поруч із людьми.
Практичний алгоритм підбору канального вентилятора
Правильний підбір виконують у такій послідовності: витрата повітря, переріз каналу, опір мережі, робоча точка, шум і електроживлення. Такий порядок захищає від ситуації, коли пристрій підходить за діаметром, але не справляється з реальною мережею повітропроводів.
- Опишіть задачу: яке повітря потрібно видаляти або подавати, з якого приміщення та в якому обсязі.
- Розрахуйте об'єм приміщення та потрібну продуктивність у м³/год.
- Оберіть основний діаметр або переріз повітропроводу з урахуванням допустимої швидкості повітря.

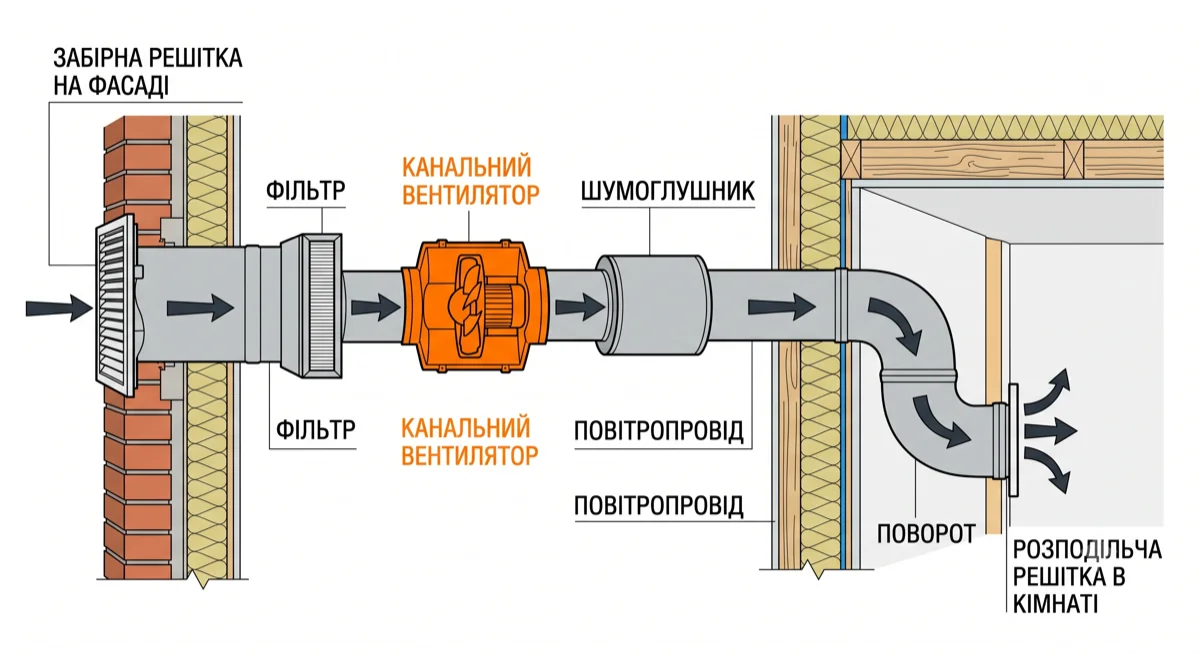

- Намалюйте схему траси: довжини, повороти, переходи, трійники, решітки, фільтри та клапани.
- Визначте орієнтовний опір мережі в Па.
- Порівняйте кілька моделей за графіком «витрата — тиск», а не лише за максимальними м³/год.
- Перевірте напругу живлення, можливість регулювання обертів, клас захисту та шум.
- Передбачте сервісний доступ для очищення, ревізії та заміни фільтрів.
Для типових об'єктів почати можна з каталогу канальних вентиляторів ClimatStore. Якщо мережа довга, має кілька гілок або обслуговує комерційний об'єкт, передайте менеджеру план приміщення та схему повітропроводів для точнішого підбору.
Часті запитання
Який канальний вентилятор вибрати для повітропроводу 100 мм?
Вентилятор із патрубком 100 мм і продуктивністю, що відповідає задачі. Для локальної витяжки зазвичай важливіші помірний шум і достатній тиск після решітки, клапана та ділянки повітропроводу, ніж максимальні м³/год.
Чи можна поставити вентилятор більшого діаметра через перехідник?
Можна, але це не завжди покращує вентиляцію. Переходи створюють додатковий опір, тому рішення потрібно перевіряти за схемою системи та робочою характеристикою конкретної моделі. За нашим досвідом, у більшості випадків простіше й ефективніше підібрати вентилятор точно під діаметр каналу.
Як розрахувати продуктивність канального вентилятора?
Об'єм приміщення множать на кратність повітрообміну. Для ванної 8 м² зі стелею 2,7 м це 21,6 м³ × 6 = близько 130 м³/год. Після базового розрахунку додають запас на втрати в повітропроводах і підбирають модель, яка забезпечить потрібну витрату за необхідного тиску.
Який тиск має бути у канального вентилятора?
Не нижчий за сумарний опір вентиляційної мережі за потрібної витрати повітря. Для короткого прямого каналу з однією решіткою вистачить 50–80 Па. Траса з фільтрами, поворотами, кількома гілками та шумоглушником може потребувати 150–300 Па і вище.
Чи можна регулювати швидкість канального вентилятора?
Так, якщо модель це підтримує. Для одних вентиляторів застосовують регулятори напруги, для інших — електронні контролери або частотні перетворювачі. Сумісність вказана в документації виробника.
Де краще встановити канальний вентилятор?
У доступній ділянці повітропроводу, де можна провести обслуговування та безпечно підключити живлення. Корпус фіксують з урахуванням напрямку потоку, а для зменшення вібрацій використовують гнучкі вставки.
Чому після встановлення канальний вентилятор слабко тягне?
Найчастіше причина в недостатньому тиску для конкретної довжини та конфігурації повітропроводу. Рідше — у забрудненому фільтрі, закритій решітці чи неправильному напрямку монтажу. Почніть перевірку з напрямку потоку та вільного перерізу каналу. Якщо все гаразд, порівняйте опір мережі з характеристикою вентилятора: скоріш за все, робоча точка зсунулася в зону низької витрати.
Висновок
Вибір канального вентилятора починається з розрахунку витрати повітря, але завершується перевіркою тиску в конкретній вентиляційній мережі. Діаметр патрубка має відповідати каналу, а модель — зберігати потрібну продуктивність після фільтрів, поворотів, решіток та інших елементів.
Підібрати обладнання для будинку, офісу чи промислового об'єкта можна в каталозі канальних вентиляторів ClimatStore. Для складної системи підготуйте схему та параметри об'єкта — так підбір буде точнішим.
