Відцентровий компактний вентилятор із загнутими назад лопатками ССК ТМ RAV-4-6
Призначений для стаціонарних систем припливної та витяжної вентиляції, кондиціювання повітря виробничих, громадських та житлових будівель.
Забезпечує підвищену продуктивність системи за збереження компактних розмірів.
Внтилятори можуть експлуатуватися в умовах помірного Y (У) та тропічного Т (Т) клімату першої категорії розміщення за ГОСТ 15150.
Умови експлуатації:
- температура навколишнього середовища:
від -45°С до +80°С для помірного клімату
від -60°С до +40°С для помірного та холодного клімату
від -10°С до +50°С для тропічного клімату
- середнє значення віброшвидкості зовнішніх джерел вібрації у місцях установки вентилятора не більше 2 мм/с
- умови по навколишньому середовищі представлені в таблиці "Умови по навколишньому середовищу"
Матеріал вентилятора:
Корпус та кронштейни вентилятора виконані з оцинкованої сталі, що забезпечує надійний захист від корозії.
Для комплектації використовуються робочі колеса із загнутими назад лопатками, які виконані з алюмінію. (Виключення робочого колеса для RAV-2,25 - з поліаміду).
Вентилятор комплектується вбудованим двигуном із зовнішнім ротором, що забезпечує компактні розміри та невелику масу вентиляторів RAV.
Тепловий захист двигунів вентиляторів виконаний за допомогою термоконтактів із зовнішніми висновками для підключення до пристрою захисту від перегріву.
Клас захисту електродвигунів: IP 54
Підключення однофазне: 220 В
Регулювання частоти обертання робочого колеса здійснюється за допомогою регулятора швидкості.
Для зручності монтажу вентилятори комплектуються спеціальним кронштейном.
Вентилятор укомплектований конденсатором та повністю готовий до підключення до електромережі.
Вентилятор радіальний компактний розрахований для повітряних середовищ із допустимим вмістом пилу та твердих домішок не більше 0,1 г/м³.
Не допускається наявність у повітрі липких, волокнистих та абразивних компонентів, вибухонебезпечних домішок.
Температурний діапазон середовища, що переміщається від -30°С до +40°С.
Додаткова комплектація замовляється окремим рядком.
Спеціальні вимоги до вентилятора вказуються додатково та мають бути узгоджені з виробником.
Додаткова комплектація:
- гнучка вставка VG-H, VG-B
- регулятор обертів ССК ТМ PROPELLER-01 (серія 500)
Більш детальну інформацію щодо радіальних вентиляторів ССК ТМ RAV ви можете отримати у фахівців Климат Стор.

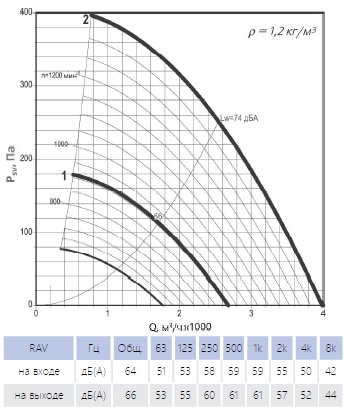

Технічні характеристики ССК ТМ RAV:
Габаритні розміри ССК ТМ RAV:
