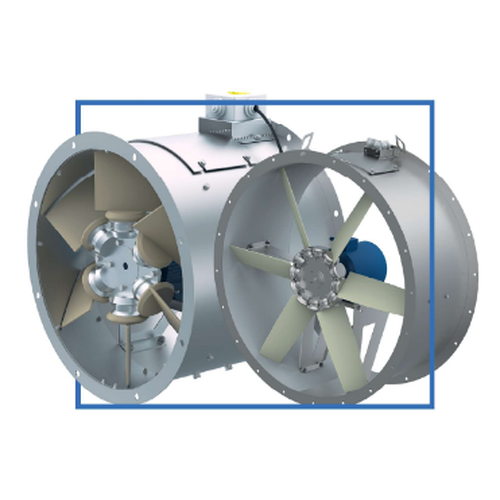

Осьовий вентилятор енергоефективний ССК ТМ OZA 300/OZA 301-045
Вентилятори осьові низького та середнього тиску серії OZA 300/OZA 301 складаються з робочого колеса нової конструкції, цільнозварного викочування і асинхронного двигуна, розміщеного в корпусі.
Опорна стійка двигуна виконана аеродинамічної форми і виконує функцію апарату, що спрямовує.
Робоче колесо виконане з поворотними лопатками, кут установки лопаток регулюється для отримання максимального ККД.
Лопатки виконані об'ємними, литтям під тиском. Живий переріз потоку повітря максимально збільшено, що дає значне зниження швидкості на виході.
Завдяки новій конструкції колеса вентилятори спроектовані з найвищим статичним ККД за значеннями статичного тиску 100-900 В.
Фланці корпусу вентилятора відбортовані, що задає підвищену жорсткість і точність, забезпечують однаковий по периметру колеса мінімальний радіальний зазор між лопатками колеса і корпусом.
Корпус виготовляють із алюмінію, нержавіючої або вуглецевої сталі.
За відсутності мережі на вході необхідно використовувати вхідний колектор OZA-KVO або тороїдальний адаптер OZA-PET.
Напрямок потоку завжди з колеса на двигун незалежно від орієнтації. Всі елементи корпусу вентилятора мають захисно-декоративне лакофарбове покриття.
Вентилятори мають два типи виконання корпусу: довгий (01) та короткий (02).
Короткий корпус вентилятора не закриває двигун повністю і має зменшену вагу.
Виконання:
- Загальнопромислове (N)
- Корозійностійке (CR1)
- Вибухозахищене (V)
- Корозійностійке вибухозахищене (CRV1)
Вентилятори можуть встановлюватися до приміщень з постійним перебуванням людей.
- Системи вентиляції та повітряного опалення
- Санітарно-технічні та технологічні установки
- Системи PD-протидимної підпірної вентиляції
Умови експлуатації:
Призначені для експлуатації в умовах помірного – Y(У), помірного та холодного – YHL (УХЛ) клімату 1-ої категорії розміщення за ГОСТом 15150.
- Температура навколишнього середовища:
• від -40°С до +40°С (OZA 300, OZA 301)
• від -60°С до +40°С (OZA 300)
- Середнє значення віброшвидкості зовнішніх джерел вібрації у місцях установки вентилятора не більше 2 мм/с
Більш детальну інформацію щодо осьових вентиляторів ССК ТМ OZA 300/OZA 301 ви можете отримати у фахівців Клімат стор.

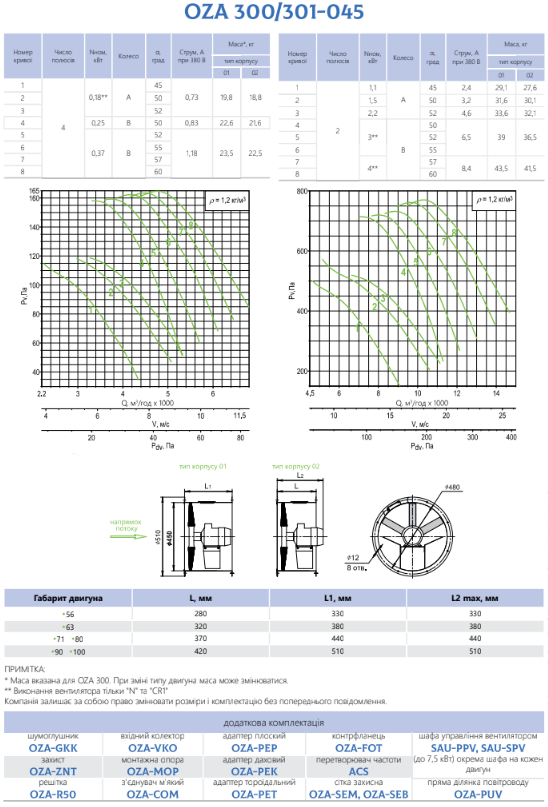

Аеродинаміка та технічні характеристики ССК ТМ OZA 300/OZA 301:
