Центробежный компактный вентилятор с загнутыми назад лопатками ССК ТМ RAV-3,55-4
Предназначен для стационарных систем приточной и вытяжной вентиляции, кондиционирования воздуха производственных, общественных и жилых зданий.
Обеспечивает повышенную производительность системы при сохранении компактных размеров.
Внтиляторы могут эксплуатироваться в условиях умеренного Y (У) и тропического Т (Т) климата первой категории размещения по ГОСТу 15150.
Условия эксплуатации:
- температура окружающей среды:
от -45°С до +80°С для умеренного климата
от -60°С до +40°С для умеренного и холодного климата
от -10°С до +50°С для тропического климата
- среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с
- условия по перемещаемой среде представлены в таблице "Условия по перемещаемой среде"
Материал вентилятора:
Корпус и кронштейны вентилятора выполнены из оцинкованной стали, что обеспечивает надежную защиту от коррозии.
Для комплектации используются рабочие колеса с назад загнутыми лопатками, которые выполнены из алюминия. (Исключение рабочее колесо для RAV-2,25 - из полиамида).
Вентилятор комплектуется встроенным двигателем с внешним ротором, что обеспечивает компактные размеры и небольшую массу вентиляторов RAV.
Тепловая защита двигателей вентиляторов выполнена с помощью термоконтактов с внешними выводами для подключения к устройству защиты от перегрева.
Класс защиты электродвигателей: IP 54
Подключение однофазное: 220 В
Регулирование частоты вращения рабочего колеса осуществляется с помощью регулятора скорости.
Для удобства монтажа вентиляторы комплектуются специальным кронштейном.
Вентилятор укомплектован конденсатором и полностью готов к подключению к электросети.
Вентилятор радиальный компактный рассчитан для воздушных сред с допустимым содержанием пыли и твердых примесей не более 0,1 г/м³.
Не допускается наличие в воздухе липких, волокнистых и абразивных компонентов, взрывоопасных примесей.
Температурный диапазон перемещаемой среды от -30°С до +40°С.
Дополнительная комплектация заказывается отдельной строкой.
Специальные требования к вентилятору указываются дополнительно и должны быть согласованы с производителем.
Дополнительная комплектация:
- гибкая вставка VG-H, VG-B
- регулятор оборотов ССК ТМ PROPELLER-01 (серия 500)
Более детальную информацию относительно радиальных вентиляторов ССК ТМ RAV вы можете получить у специалистов Климат Стор.

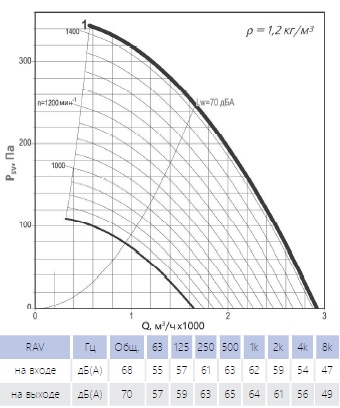

Технические характеристики ССК ТМ RAV:
Габаритные размеры ССК ТМ RAV:
