Осевой вентилятор энергоэффективный ССК ТМ OZA 300/OZA 301-090

Осевой вентилятор энергоэффективный ССК ТМ OZA 300/OZA 301-090

Вентиляторы осевые низкого и среднего давления серии OZA 300/OZA 301 состоят из рабочего колеса новой конструкции, цельносварного выкатного корпуса и асинхронного двигателя, размещенного в корпусе.
Опорная стойка двигателя выполнена аэродинамической формы и выполняет функцию спрямляющего аппарата.

Рабочее колесо выполнено с поворотными лопатками, угол установки лопаток регулируется для получения максимального КПД.
Лопатки выполнены объемными, литьём под давлением. Живое сечение потока воздух максимально увеличено, что дает значительное снижение скорости на выходе.
Благодаря новой конструкции колеса вентиляторы спроектированы с наиболее высоким статическим КПД при значениях статического давления 100-900 В.
Фланцы корпуса вентилятора отбортованы, что задает повышенную жесткость и точность, обеспечивают одинаковый по периметру колеса минимальный радиальный зазор между лопатками колеса и корпусом.
Корпус изготовляют из алюминия, нержавеющей или углеродистой стали.
При отсутствии сети на входе необходимо использовать входной коллектор OZA-KVO или тороидальный адаптер OZA-PET.
Направление потока всегда с колеса на двигатель независимо от ориентации. Все элементы корпуса вентилятора имеют защитно-декоративное лакокрасочное покрытие.

Вентиляторы имеют два типа исполнения корпуса: длинный (01) и короткий (02).
Короткий корпус вентилятора не закрывает двигательполностью и имеет уменьшенный вес.

Исполнения:

• Общепромышленное (N)
• Коррозионностойкое (CR1)
• Взрывозащищенное (V)
• Коррозионностойкое взрывозащищенное (CRV1)

Вентиляторы могут устанавливаться в помещения с постоянным пребыванием людей.

• Системы вентиляции и воздушного отопления
• Санитарно-технические и технологические установки
• Системы PD-противодымной подпорной вентиляции

Условия эксплуатации:
Предназначены для эксплуатации в условиях умеренного – Y(У), умеренного и холодного – YHL (УХЛ) климата 1-ой категории размещения по ГОСТу 15150.

• Температура окружающей среды:

• от -40°С до +40°С (OZA 300, OZA 301)
• от -60°С до +40°С (OZA 300)

• Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2мм/с

Более детальную информацию относительно осевых вентиляторов ССК ТМ OZA 300/OZA 301 вы можете получить у специалистов Климат Стор.

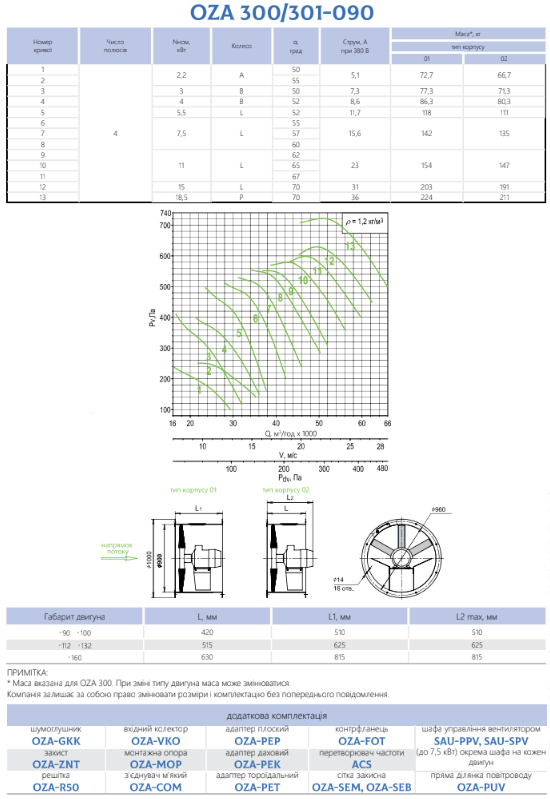

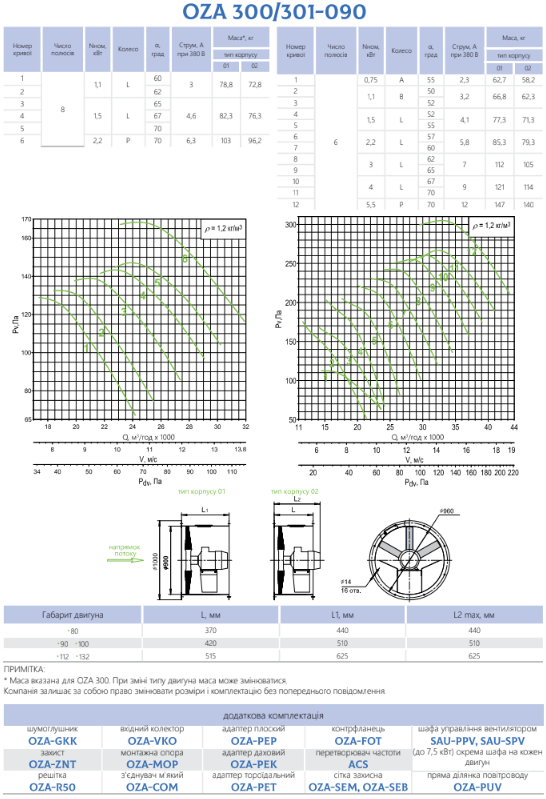

Аэродинамика и технические характеристики ССК ТМ OZA 300/OZA 301:
